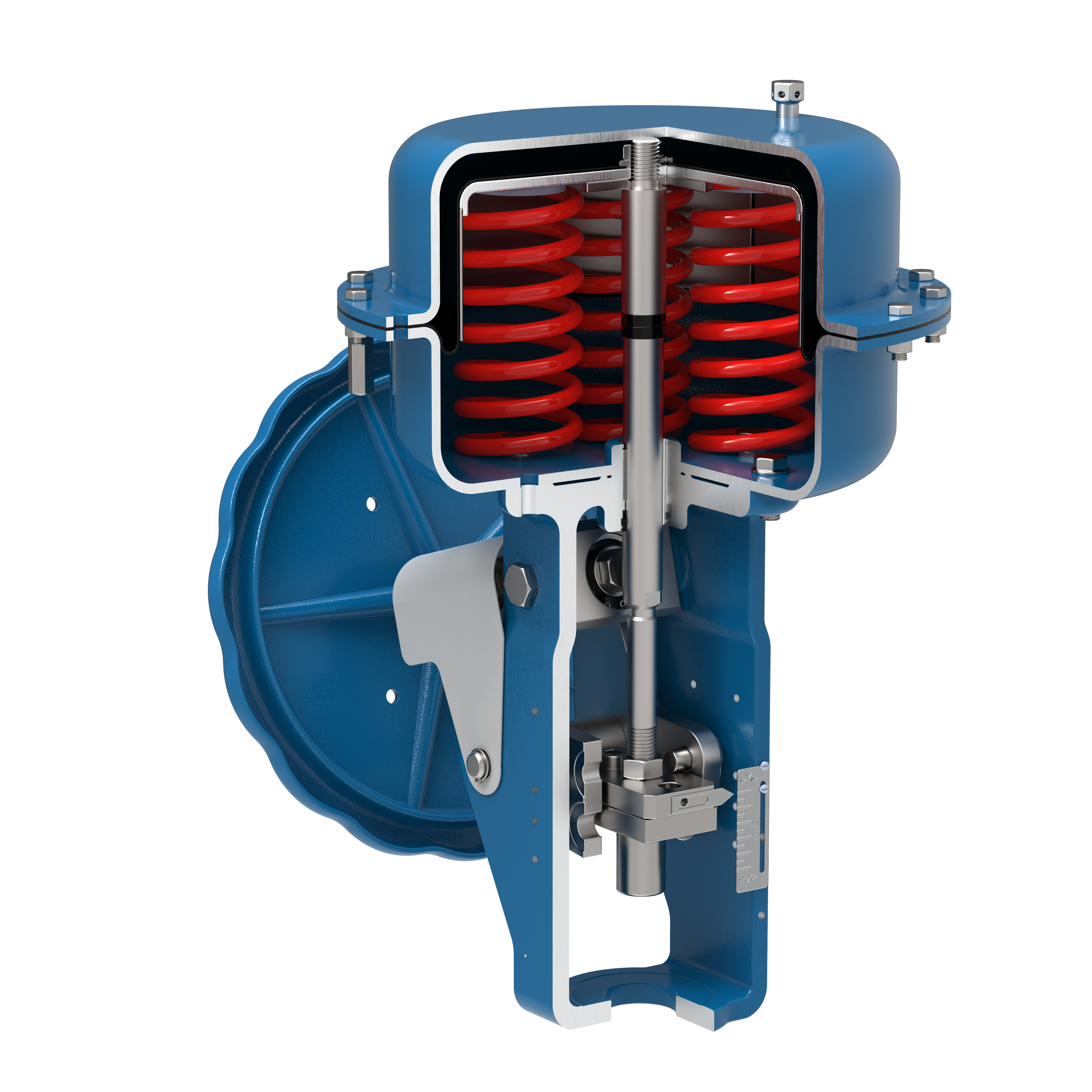

Pneumatický pohon s bočním ručním kolemLP1

Lineární membránový pružinový pohon ovládaný stlačeným vzduchem do 10bar


Využití:
  • Membránové vícepružinové jednočinné pneumatické pohony typu LP1 se používají pro ovládání průmyslových armatur řady VA2012.A, VA2012.B nebo jiných zařízení v oblasti průmyslové automatizace.
Specifikace:
  • Nízká hmotnost a malé stavební rozměry.
  • Možnost změny přímé funkce pohonu na nepřímou bez použití přídavných dílů.
  • Vysokou přesnost parametrů lze dosáhnout seřízením počátečního napětí pružin.

Technické specifikace

Funkce pohonu
  • přímá – pružina otvírá bez tlaku vzduchu
  • nepřímá – pružina zavírá bez tlaku vzduchu
Typ pohonu
  • pneumatický membránový pohon jednočinný
Zdvih pohonu [mm]
  • 20, 38, 50, 60, 80, 100
Pracovní plocha membrány [cm2]
  • 250, 400, 630, 1000, 1500, 3000
Rozsah pružin [kPa]
  • 20 – 100, 40 – 120, 60 – 140 (3 pružiny)
  • 40 – 200, 80 – 240, 120 – 280 (6 pružin)
  • 180 – 380 (12 pružin)
Rozsah dispozičních sil [kN]
  • 1 – 90 ( vzduchem )
  • 0,5 – 54 ( pružinou )
Maximální napájecí tlak [kPa]
  • 140 / 250 / 450
Rozsah pracovních teplot
  • -40 °C až +80 °C – standard
  • -60 °C až +80 °C – nízko teplotní provedení
Ruční ovládání
  • boční ovládací kolo
Příslušenství:
  • pneumatický pozicioner
  • elektropneumatický pozicioner
  • vysílač polohy
  • koncové spínače
  • 3/2 – cestný ovládací ventil
  • filtr redukční stanice napájecího tlaku
  • blokovací ventil
  • pneumatický zesilovač
