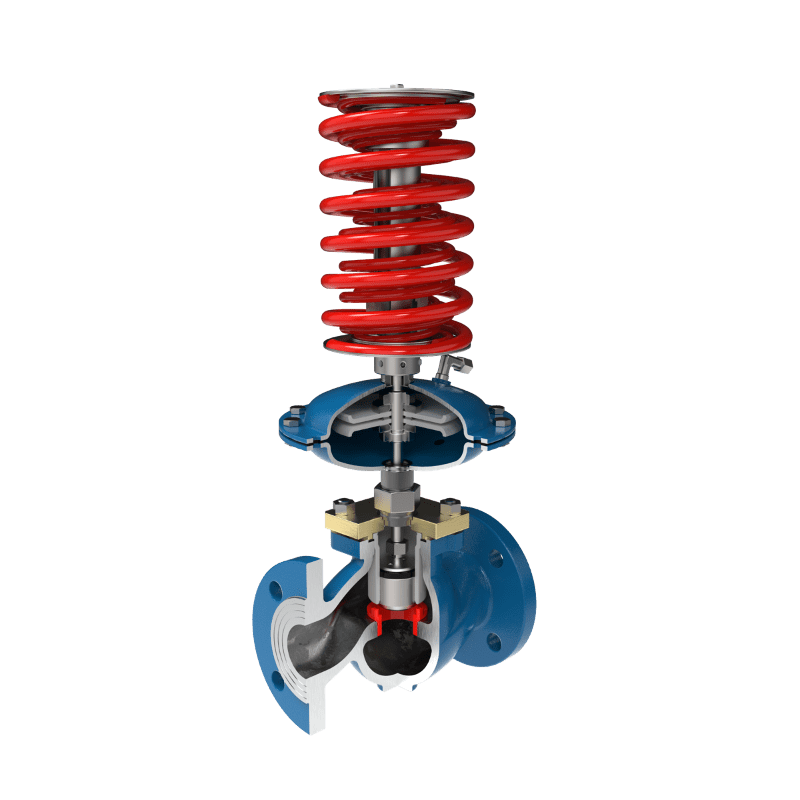

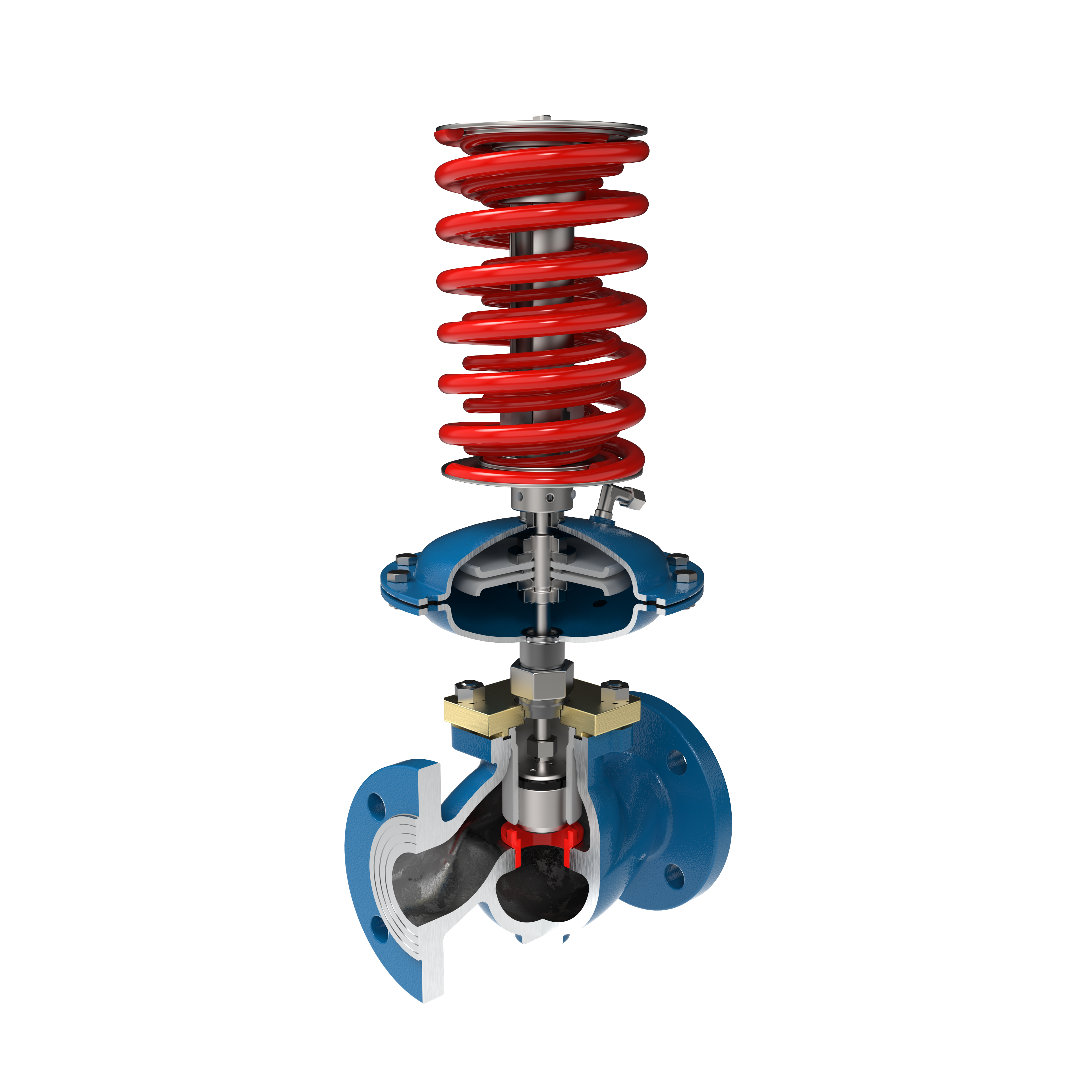

Regulátor tlaku p1, p2, ΔPVA4001; VA4003; VA4005

Samočinné regulátory vstupního tlaku, výstupního tlaku nebo tlakového spádu. Možnost použití pro náročnější aplikace (vyšší teploty, děrované kuželky, vedení v kleci…).

Jmenovité světlosti

• DN 15 (½“) – DN 250 (10“)

Jmenovité hodnoty tlaku

• PN 10 – PN 40
• Class 150 – Class 300

Konstrukce

• samočinný regulátor výstupního tlaku P2
• samočinný regulátor vstupního tlaku P1
• samočinný regulátor diferenčního tlaku ΔP

Rozsah pracovních teplot

• -30°C až +340°C

Průtoková charakteristika

• proporcionální

Průtokový koeficient Kvs

• 1 – 400 [m³.h^-1]

Třída těsnosti (IEC 60534-4)

• třída IV
• třída VI

Materiál tělesa

• šedá litina GJL 250 (GG25)
• tvárná litina GJS 400-18T(GGG-40.3)
• uhlíková ocel GP240 GH(1.0619), A216 WCB
• nerezová ocel GX5CrNiMo 19-11-2 (1.4408)

Rozsah nastavení [kPa]

• 10 – 40
• 30 – 160
• 100 – 400
• 200 – 800
• 200 – 1100
• a jiné

Maximální tlakový spád na ventilu

• 2,5 MPa

Maximální tlak v komoře pohonu

• 2,5 MPa

Materiál kuželky a sedla

• nerezová ocel 1.4571, 1.4541

Připojení

• přírubové
