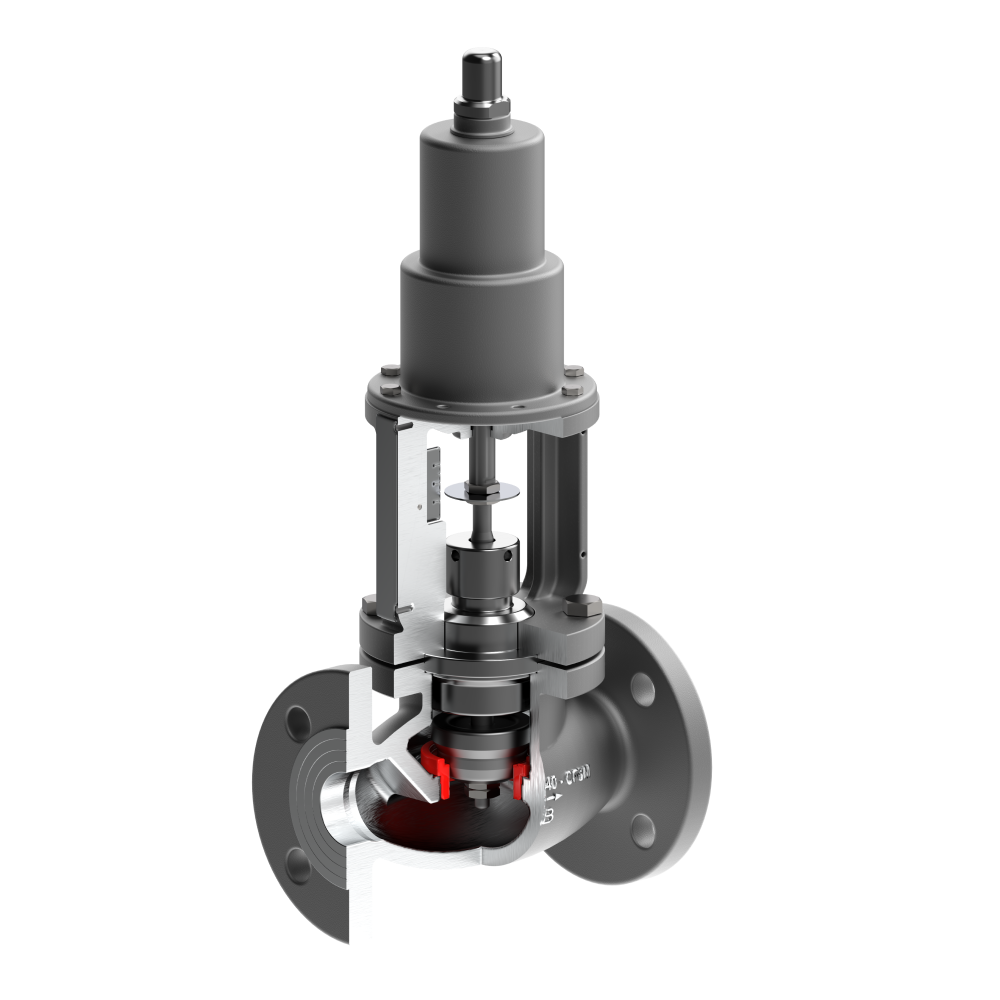

Uzavírací ventilVA1010

2 nebo 3 cestný ventil s uzavírací funkcí. Možnost ručního, nebo pneumatického pohonu.

Jmenovité světlosti

• DN 15 (½“) – DN 150 (6“)

Jmenovité hodnoty tlaku

• PN 16 – PN 40
• Class 300

Konstrukce

• jednosedlový ventil
• 2-cestný uzavírací ventil
• 3-cestný uzavírací ventil

Rozsah pracovních teplot

• -196°C až +350°C

Průtoková charakteristika

• on/off

Průtokový koeficient Kvs

• 3,5 – 256 [m³.h^-1]

Třída těsnosti (IEC 60534-4)

• třída IV
• třída V
• třída VI

Materiál tělesa

• tvarná litina GGG40 – PN 16
• uhlíková ocel A216 WCB – PN 40
• nerezová ocel A351 CF8, CF8M – PN 40

Materiál kuželky a sedla

• nerezová ocel AISI 316L
• 17-4PH
• Hastelloy
• Monel

Připojení

• přírubové

Druh pohonu

• pneumatický pístový jednočinný
• pneumatický pístový dvojčinný
