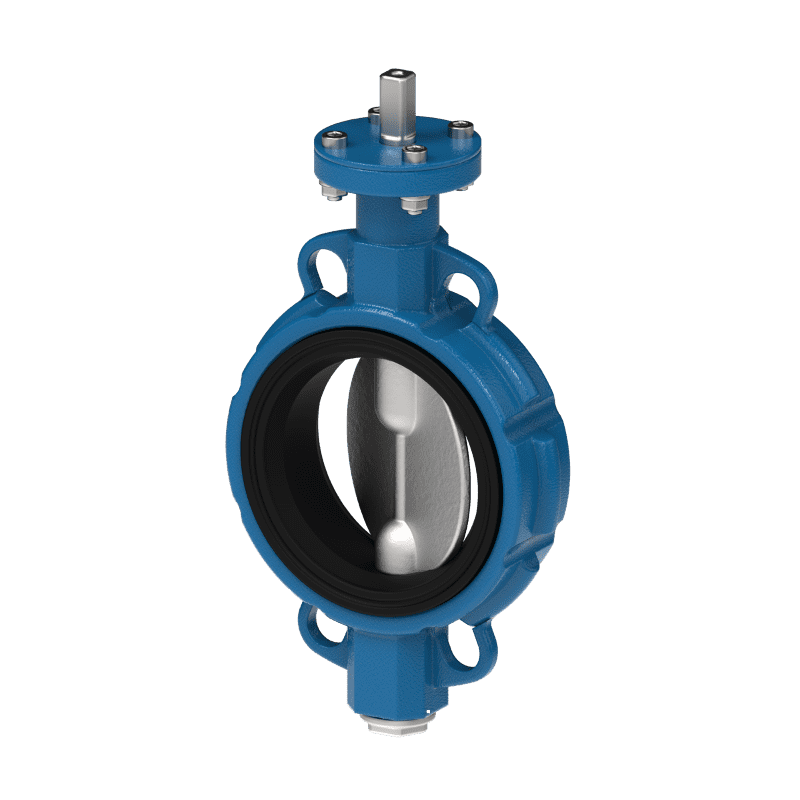

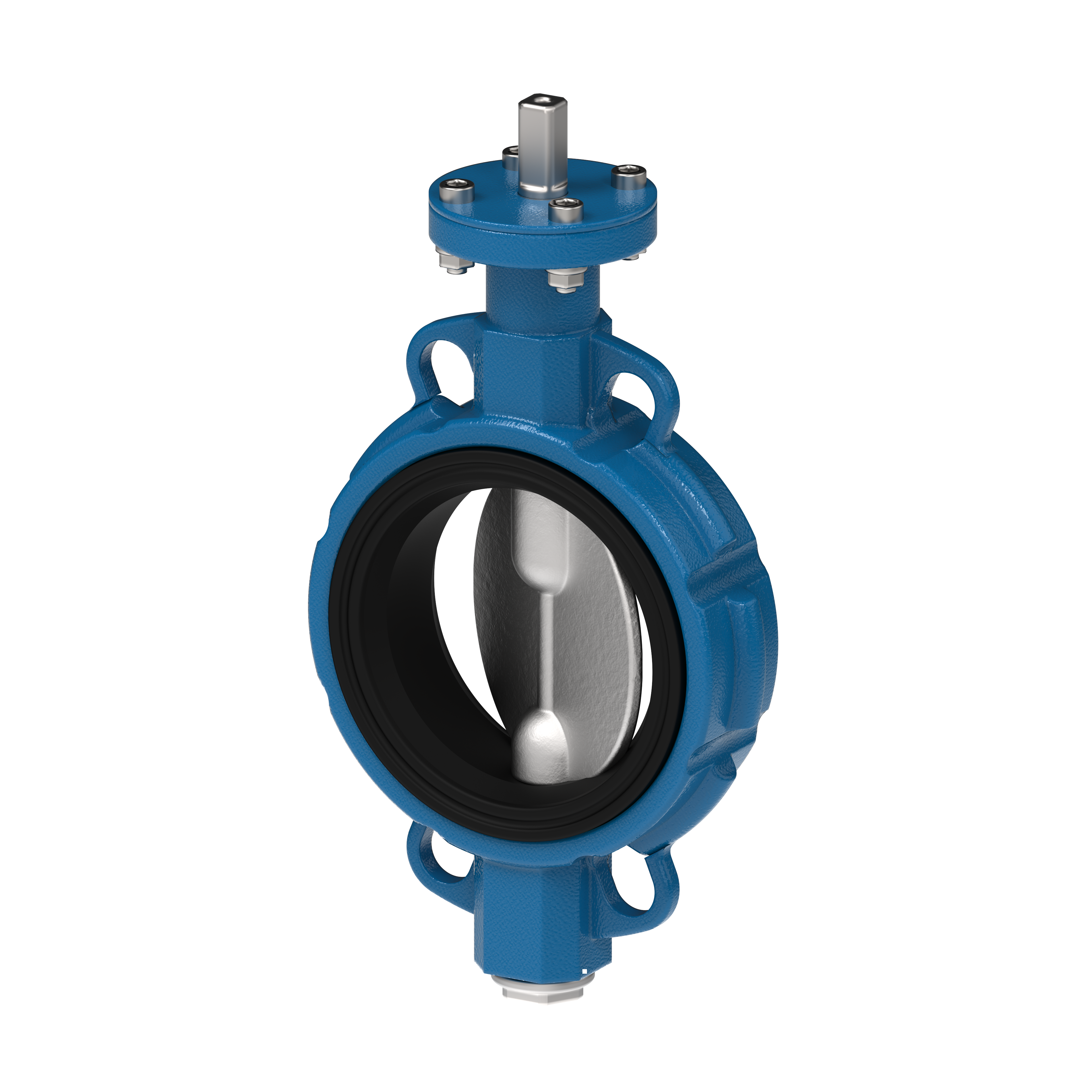

Centrická klapka VA5001.S; VA5001.A

Jednoduchá konstrukce s variabilitou různých gumových materiálů a elastomerů


Využití:
  • Těsné klapky typu VA5001.S se používají v automatických systémech a aplikacích dálkového ovládání k regulaci průtoku kapalin, par a plynů.
  • Vzhledem k vysoké těsnosti uzávěru je výhodné použít je jako uzavírající armatury nebo je lze použít jako regulační klapku s úhlem otevření 25…75°.
  • Tyto klapky mají využití v mnohých průmyslových odvětvích jako jsou chemie, petrochemii, potravinářství, energetiky, hutnictví, papírenském průmyslu, apod.
Specifikace:
  • Manžeta klapky je zpevněná hliníkovou výztuží.
  • Široká škála materiálových provedení manžety umožňují optimálně přizpůsobit klapku používanému druhu média.

Technické specifikace

Jmenovité světlosti
  • DN 40 (1 ½“) – DN 1000 (40“)
Jmenovité hodnoty tlaku
  • PN 6 – PN 16
  • Class 150,
Konstrukce
  • uzavírací klapka s vyměnitelnou manžetou
Rozsah pracovních teplot
  • -20°C až +160°C
Průtoková charakteristika
  • on/off
Průtokový koeficient Kvs
  • 69 – 51034 [m3.h-1]
Třída těsnosti (EN 12266-1)
  • třída “A”
Materiál tělesa
  • tvárná litina
  • uhlíková ocel
  • nerezová ocel
  • Al/Bronz
  • F51
Materiál disku
  • tvárná litina
  • uhlíková ocel
  • nerezová ocel
  • Al/Bronz
Materiál manžety
  • NBR, EPDM, EPDM-HT, VITON
  • SILIKON, P.T.F.E.
  • a další
Připojení
  • na příruby/LUG
  • mezipřírubové/WAFER
Druh pohonu
  • ruční páka s aretací polohy
  • převodovka s ručním kolem
  • pneumatický pístový
  • hydraulický
  • elektrický
