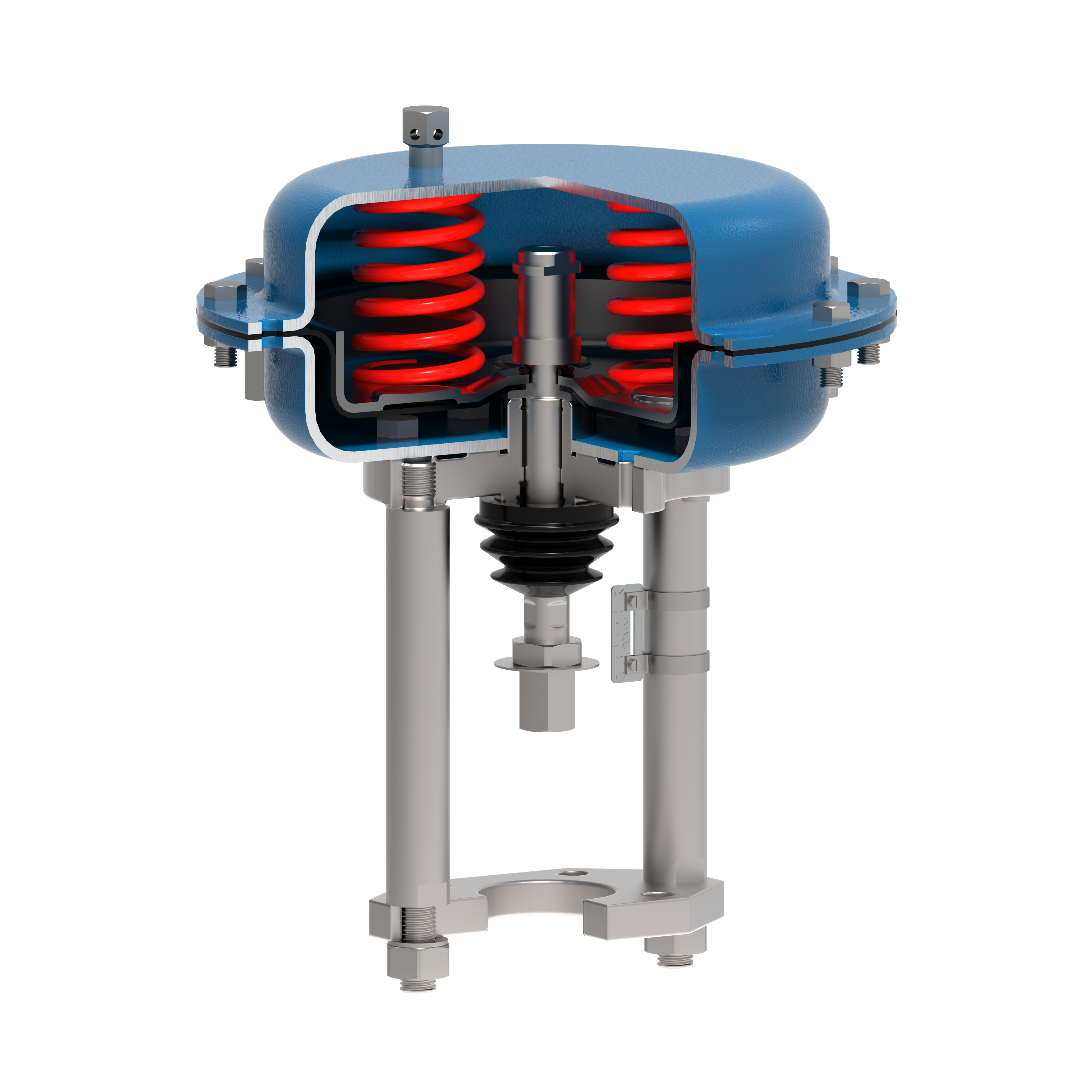

Pneumatický pohon s horním ručním kolemLP0

Lineární membránový pružinový pohon ovládaný stlačeným vzduchem s možností ručního ovládání - horním kolem.

Využití:

• Membránové vícepružinové jednočinné pneumatické pohony typu LP0 se používají pro ovládání průmyslových armatur řady VA2011, VA2012.A, VA2012.B nebo jiných zařízení v oblasti průmyslové automatizace.

Specifikace:

• Nízká hmotnost a malé stavební rozměry.
• Možnost změny přímé funkce pohonu na nepřímou bez použití přídavných dílů.
• Vysokou přesnost parametrů lze dosáhnout seřízením počátečního napětí pružin.

Technické specifikace

Funkce pohonu

• přímá – pružina otvírá bez tlaku vzduchu
• nepřímá – pružina zavírá bez tlaku vzduchu

Typ pohonu

• pneumatický membránový pohon jednočinný

Zdvih pohonu [mm]

• 20, 38, 50, 60, 80, 100

Pracovní plocha membrány [cm²]

• 250, 400, 630, 2×630, 1000, 1500, 2x 1500

Rozsah pružin [kPa]

• 20 – 100, 40 – 120, 60 – 140 (3 pružiny)
• 40 – 200, 80 – 240, 120 – 280 (6 pružin)
• 180 – 380 (12 pružin)

Rozsah dispozičních sil [kN]

• 1 – 90 ( vzduchem )
• 0,5 – 54 ( pružinou )

Maximální napájecí tlak [kPa]

• 450

Rozsah pracovních teplot

• -40 °C až +80 °C – standard
• -60 °C až +80 °C – nízkoteplotní provedení

Ruční ovládání

• horní ovládací kolo

Příslušenství:

• pneumatický pozicioner
• elektropneumatický pozicioner
• vysílač polohy
• koncové spínače
• 3/2 – cestný ovládací ventil
• filtr redukční stanice napájecího tlaku
• blokovací ventil
• pneumatický zesilovač
