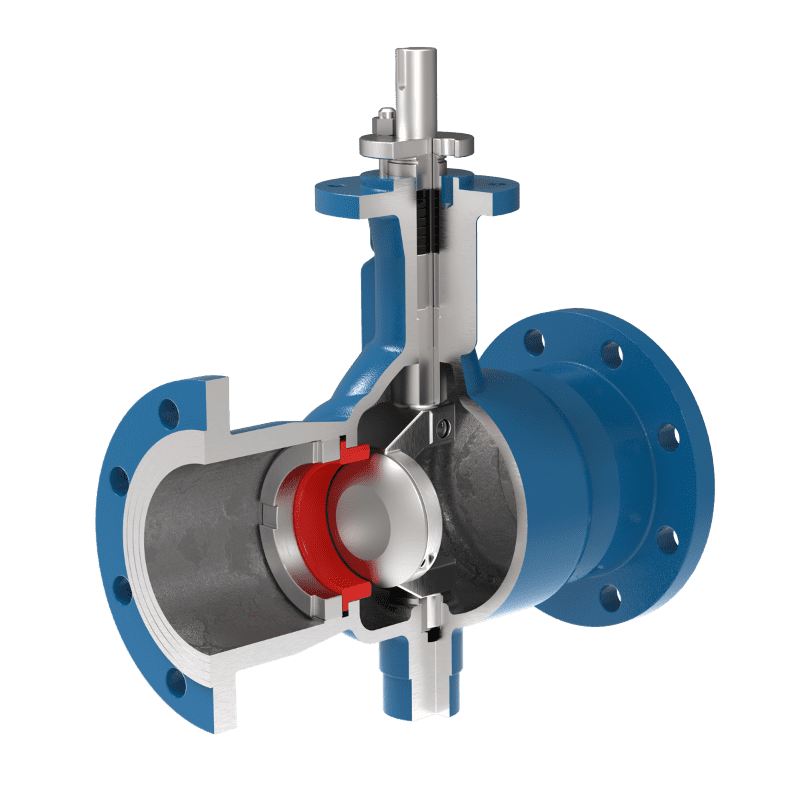

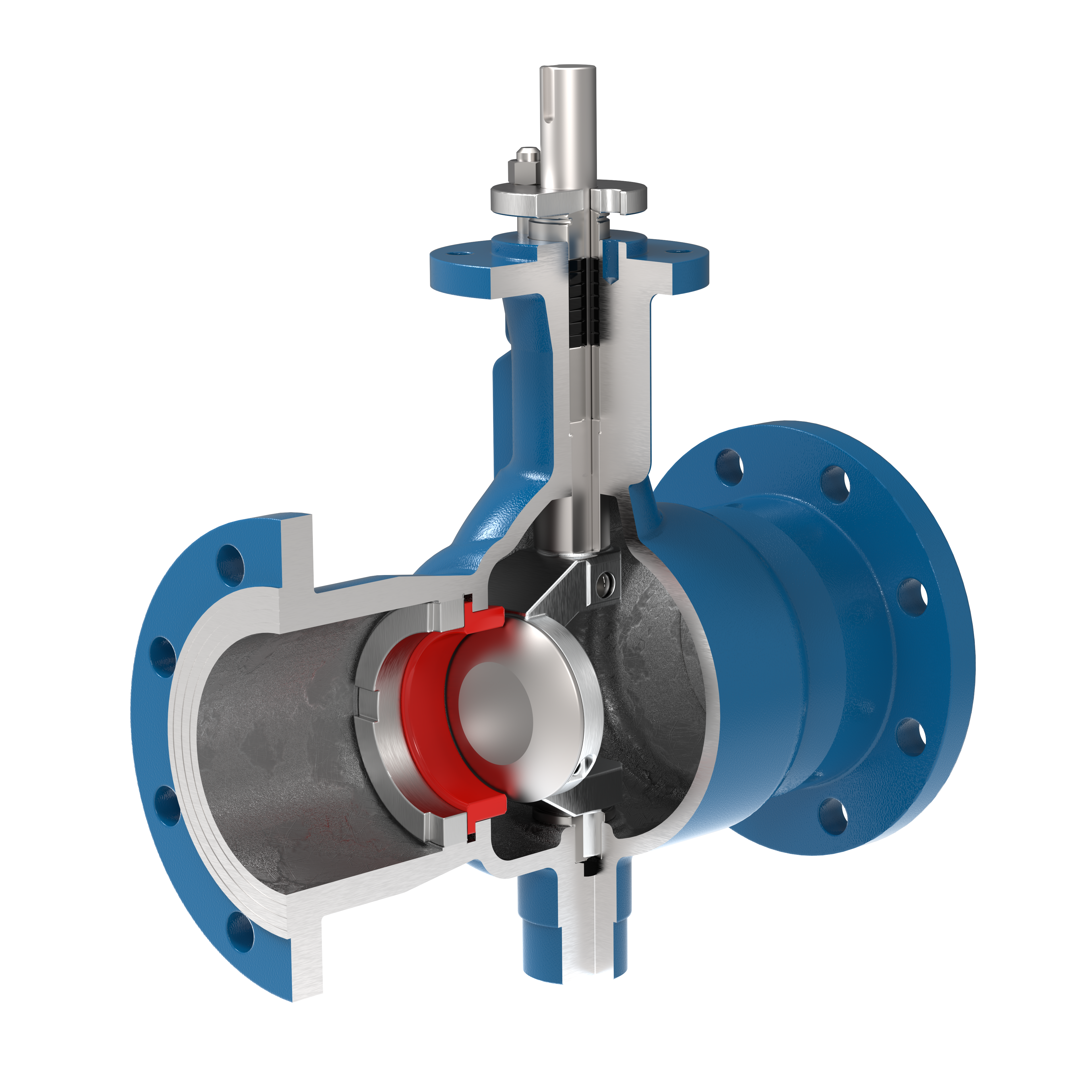

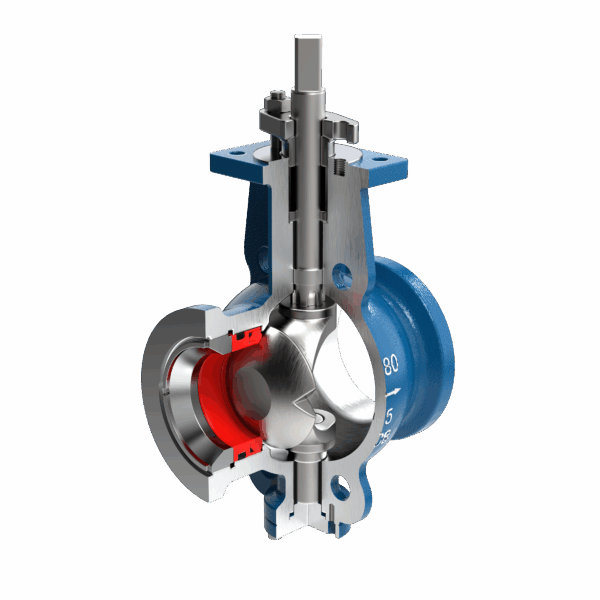

Regulační rotační ventilVA3033
Regulační sedlový ventil s excentricky uloženou rotační kuželkou. Vhodný také pro vysoce viskózní nebo abrazivní média.
Využití:
- Regulační ventily typu VA3033 jsou jednou z variant ventilů, ve kterých se změna intenzity průtoku realizuje pomocí excentricky uložené otočné kuželky.
- Tento typ konstrukcí je zvlášť vhodný pro regulaci průtoku v obtížných podmínkách, kde je velká pravděpodobnost výskytu kavitace a eroze.
Specifikace:
- Jednodílné těleso ventilu kromě těsnicí komory hřídele, neobsahuje žádná statická nebo dynamická těsnění.
- Stejný směr průtoku pro „tvrdá“ i „měkká“ sedla.
Technické specifikace
Jmenovité světlosti
- DN 25 (1“) – DN 450 (18“)
Jmenovité hodnoty tlaku
- PN 10 – PN 40
- Class 150 – Class 300
Konstrukce
- ventil s excentrickou kuželkou
Rozsah pracovních teplot
- -46°C až + 450°C
Průtoková charakteristika
- lineární
Průtokový koeficient Kvs
- 3 – 3500 [m3.h-1]
Třída těsnosti (IEC 60534-4)
- třída IV
- třída VI
Materiál tělesa
- uhlíková ocel GP240 GH(1.0619), A216 WCB
- nerezová ocel GX5CrNiMo 19-11-2 (1.4408)
Materiál kuželky a sedla
- nerezová ocel
- jiné na požádání
Připojení
- přírubové
- mezipřírubové
Druh pohonu
- pneumatický membránový nebo pístový (s ručním kolem)
- elektrický
- elektro-hydraulický
- hydraulický
