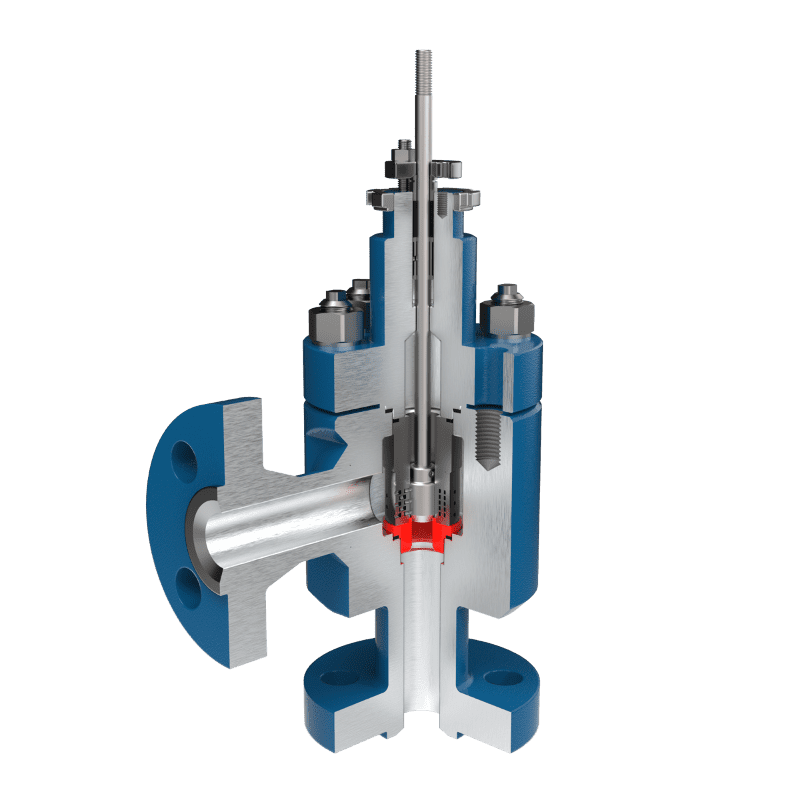

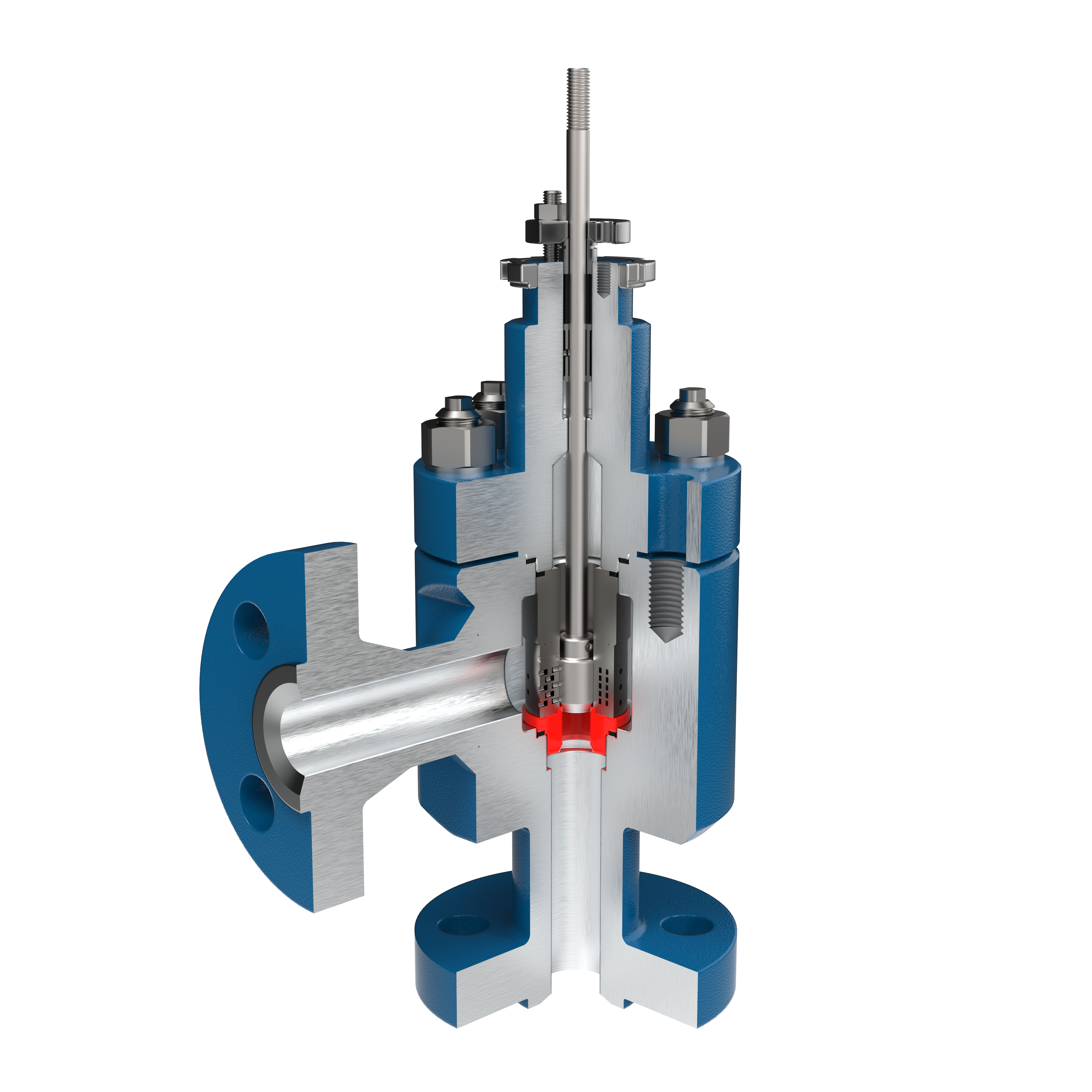

Rohový ventil VA2012.BK

Rohová konstrukce pro optimalizaci výstupního proudění u náročných aplikací

Jmenovité světlosti

• DN 15 (½“) – DN 400 (16“)

Jmenovité hodnoty tlaku

• PN 16 – PN 100
• Class 150 – Class600

Konstrukce

• jednosedlový rohový ventil s možností děrované kuželky

Rozsah pracovních teplot

• -196°C až + 650°C

Průtoková charakteristika

• lineární
• ekviprocentní
• on/off

Průtokový koeficient Kvs

• 6 – 2047 [m³.h^-1]

Třída těsnosti (IEC 60534-4)

• třída IV
• třída V

Materiál tělesa

• uhlíková ocel GP240 GH(1.0619); A216 WCB
• legovaná ocel G17CrMo 9-10 (1.7379)
• nerezová ocel GX5CrNiMo 19-11-2 (1.4408)

Materiál kuželky a sedla

• nerezová ocel
• Stellit
• Monel
• Hastelloy

Připojení

• přírubové
• přivařovací

Druh pohonu

• pneumatický membránový (s ručním kolem)
• elektrický
• elektro-hydraulický
• hydraulický
