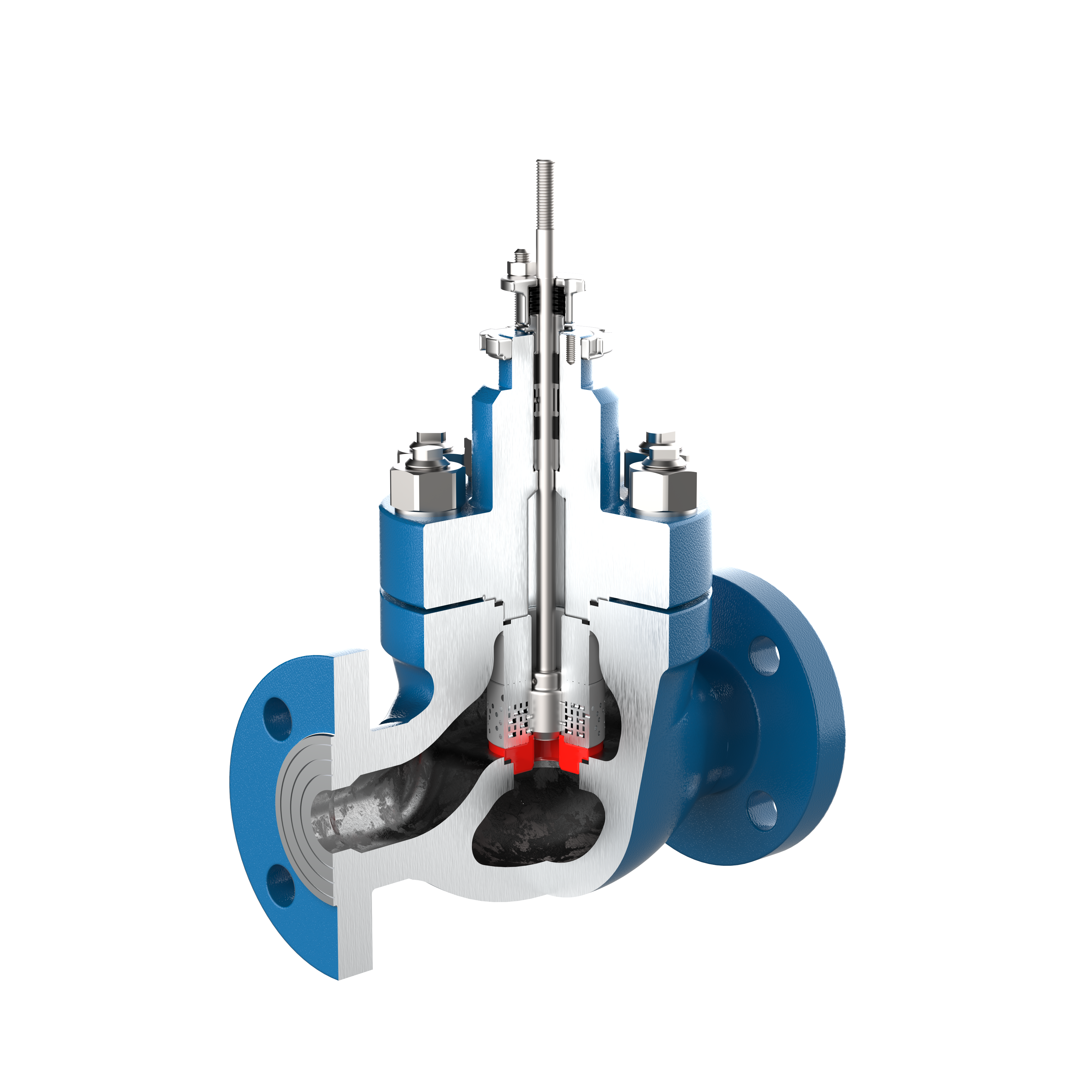

Regulační ventilVA2012.B
Jednosedlový regulační ventil pro náročnější aplikace s možností vícestupňové redukce a odlehčení kuželky.
Využití:
- Používá se jako akční člen v automatických systémech a systémech dálkového ovládání k regulaci průtoku kapalin, par a plynů
- Použití pro nejnáročňejší podmínky v oblasti energetiky, petrochemie, teplárenství, chemického a hutního průmyslu, potravinářství apod.
Specifikace:
- Snadná demontáž a montáž vnitřních dílů ventilu při provádění prohlídek a servisu.
- Omezení emise agresivních a toxických médií díky použití vlnovcových ucpávek nebo ucpávkových těsnění
- Různá materiálová provedení odlitků těles a vnitřních dílů ventilů, přizpůsobení různým pracovním podmínkám
Technické specifikace
Jmenovité světlosti
- DN 25 (1“) – DN 400 (16“)
Jmenovité hodnoty tlaku
- PN 16 – PN 400
- Class 150 – Class 2500
Konstrukce
- jednosedlový ventil: kuželka vedená v kleci, možnost vícestupňových klecí, možnost odlehčení kuželky
Rozsah pracovních teplot
- -196°C až +650°C
Průtoková charakteristika
- lineární
- ekviprocentní
- on/off
Průtokový koeficient Kvs
- 10 – 2000 [m3.h-1]
Třída těsnosti (IEC 60534-4)
- třída IV
- třída V
- třída VI
Materiál tělesa
- uhlíková ocel GP240 GH(1.0619), A216 WCB
- legovaná ocel G17CrMo 9-10 (1.7379)
- nerezová ocel GX5CrNiMo 19-11-2 (1.4408)
- jiné dle požadavků
Materiál kuželky a sedla
- nerezová ocel
- Stellit
- Monel
- Hastelloy
Připojení
- přírubové
- přivařovací
Druh pohonu
- pneumatický membránový (s ručním kolem)
- elektrický
- elektro-hydraulický
- hydraulický
- ruční
