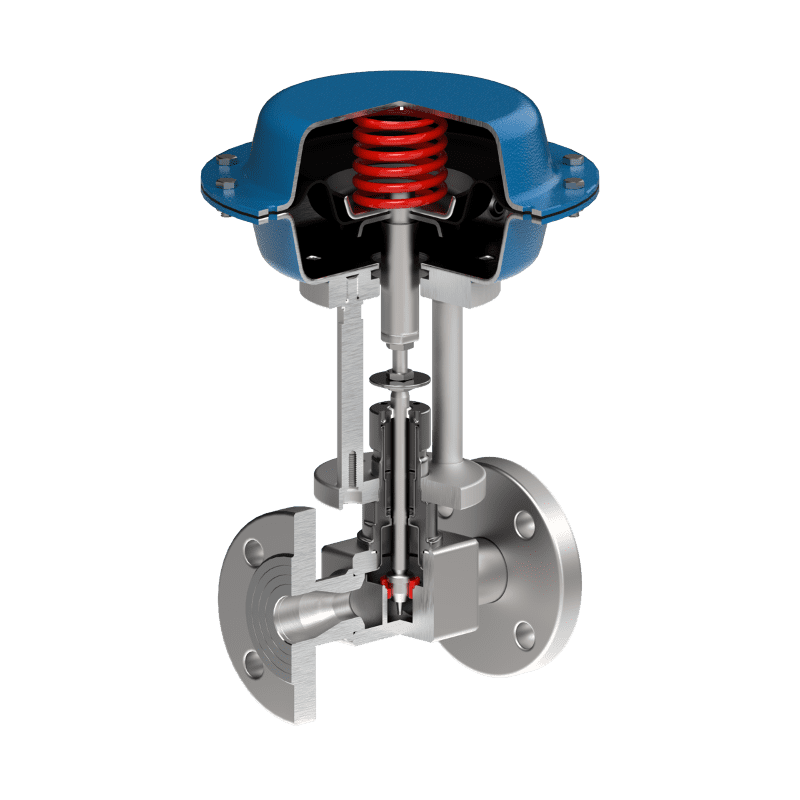

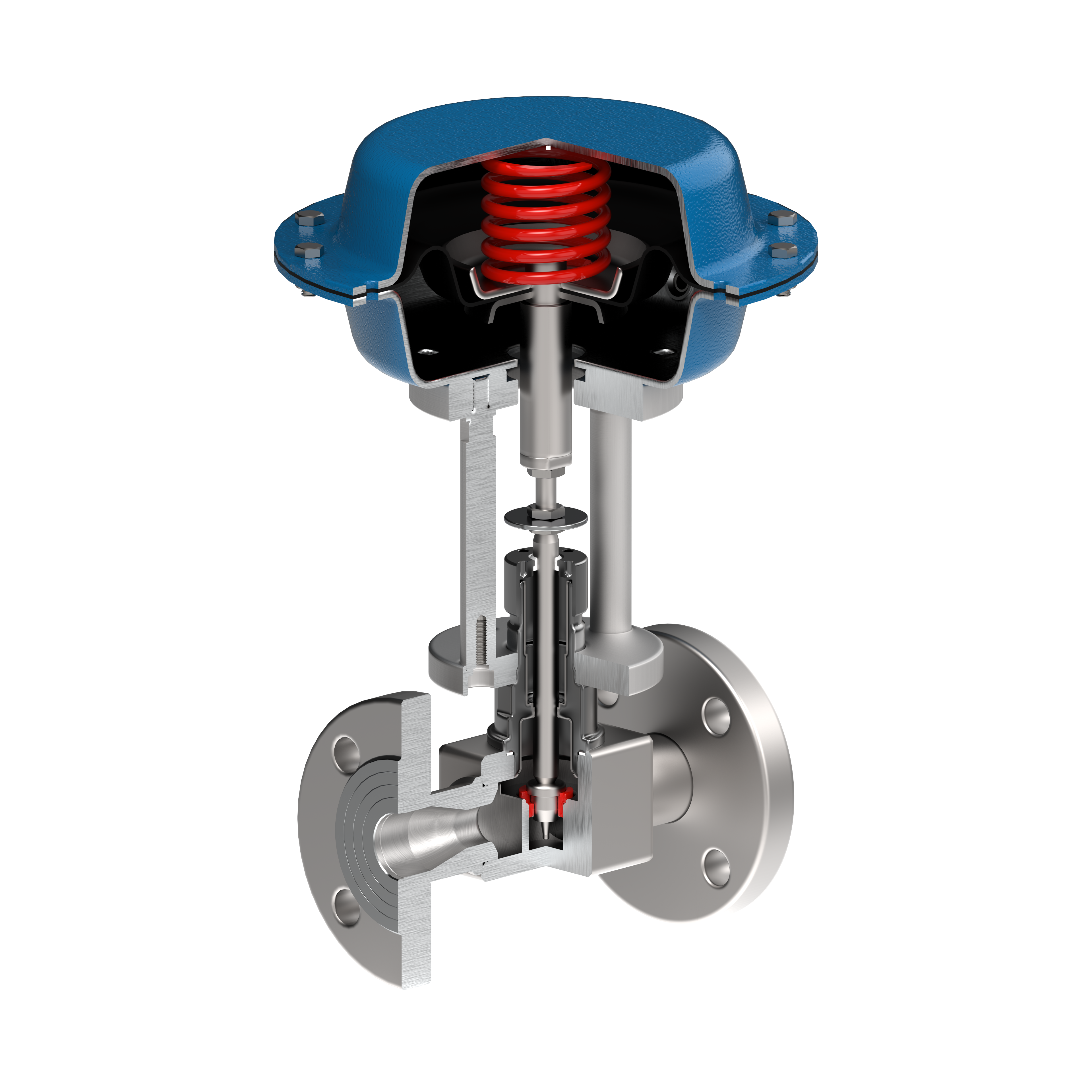

Regulační ventilVA2012.3

Sedlový regulační ventil pro mikroprůtoky

Jmenovité světlosti

• DN 4 (¼“) – DN 50 (2“)

Jmenovité hodnoty tlaku

• PN 16 – PN 100
• Class 150 – Class 600

Konstrukce

• jednosedlový ventil přímý

Rozsah pracovních teplot

• -196°C až +350°C

Průtoková charakteristika

• lineární
• ekviprocentní

Průtokový koeficient Kvs

• 0,009 – 41 [m3.h-1]

Třída těsnosti (IEC 60534-4)

• třída IV
• třída V
• třída VI

Materiál tělesa

• nerezová ocel AISI 316L

Materiál kuželky a sedla

• nerezová ocel AISI 316L
• Duplex
• Monel

Připojení

• přírubové
• přivařovací
• závitové
• clamp

Druh pohonu

• pneumatický membránový (s ručním kolem)
• elektrický
• ruční
