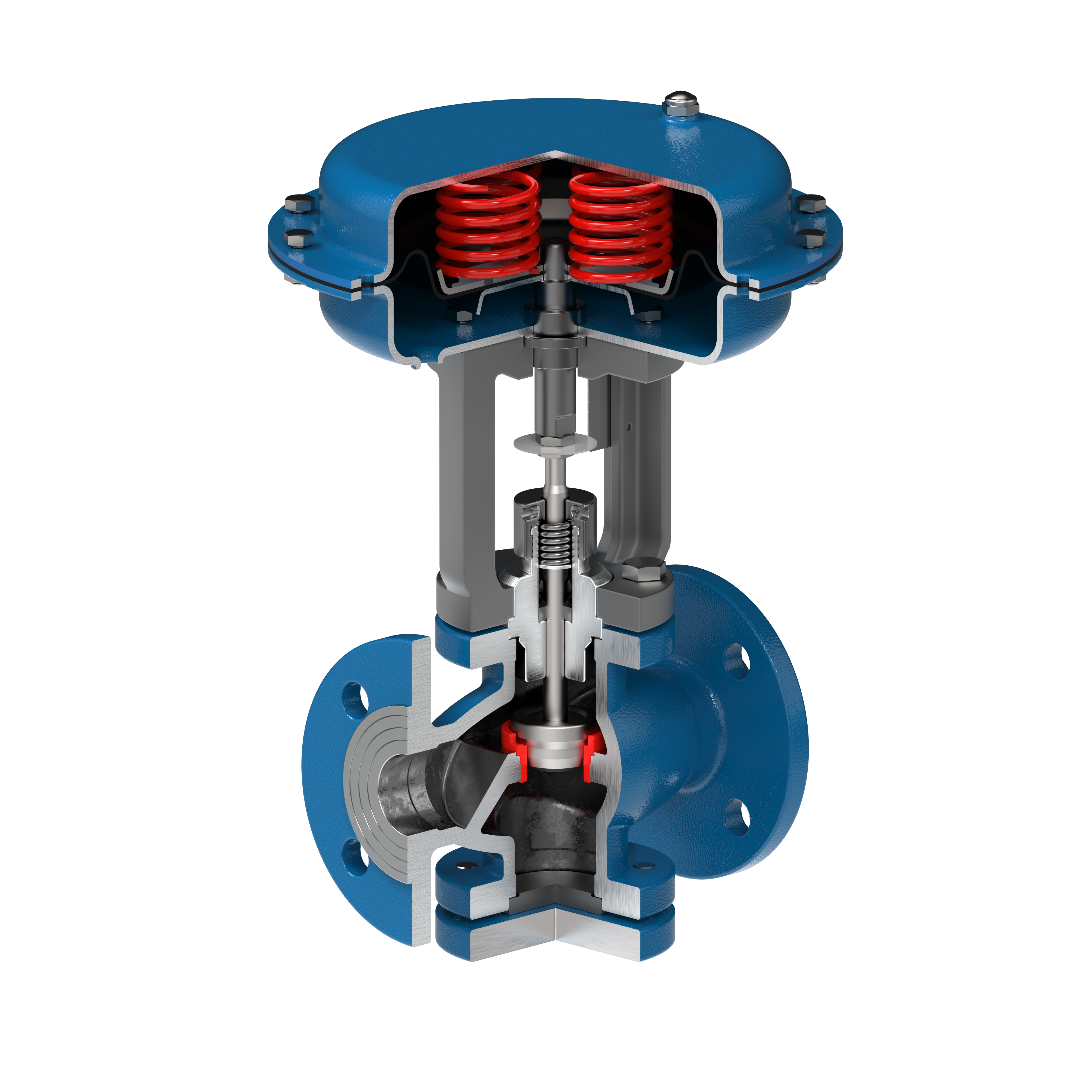

Regulační ventilVA2011.8
Základní typ regulačního ventilu pro univerzální použití s krátkou dodací lhůtou.
Využití:
- Regulační ventily jsou vhodné do širokého spektra průmyslových odvětví, jako je například textilní a chemický průmysl, úpravny, čističky a další.
- Slouží pro regulaci různých médií – páry, horké vody, nevýbušných plynů a korozivních médií.
Specifikace:
- Přímé sedlové ventily s šroubovaným jednostupňovým sedlem, které mají v dolní části inspekční přírubu pro kontrolu nebo výměnu kuželky (reversní provedení). Kuželka je vedena v horní části a samoutěsňovací ucpávková sada nevyžaduje údržbu.
- Jsou určené zejména pro regulaci v průmyslových závodech.
Technické specifikace
Jmenovité světlosti
- DN 15 – DN 150
Jmenovité hodnoty tlaku
- PN 16 – PN 40
Konstrukce
- jednosedlový ventil přímý
Rozsah pracovních teplot
- -20°C až +205°C
Průtoková charakteristika
- lineární
- ekviprocentní
Průtokový koeficient Kvs
- 0,09 – 256 [m3.h-1]
Třída těsnosti (IEC 60534-4)
- třída IV
- třída V
- třída VI
Materiál tělesa
- tvárná litina GGG40
- uhlíková ocel GP240 GH(1.0619), A216 WCB
- nerezová ocel CF8M
Materiál kuželky a sedla
- nerezová ocel AISI 316L, 17-4PH
Připojení
- přírubové
Druh pohonu
- pneumatický membránový (s ručním kolem)
- elektrický
