ARMATURY S UZAVÍRACÍ FUNKCI PN40 až PN630 pro oxid uhličitý CO2 nebo vodík H2

S přicházejícím koncem roku bychom Vám chtěli představit další možná řešení, která jsme v průběhu roku realizovali pro své klienty. Jedná se o produkty z oblasti průmyslových armatur určených jako regulační člen, který zároveň zastává a plní funkci uzavíracího prvku v požadovaných třídách těsnosti. Vybrali jsme k prezentaci záměrně aplikace, kdy media protékající armaturami jsou plyn jako vodík – H2 nebo kapalný oxid uhličitý – C02, abychom deklarovali uzavírací funkci i pro takto náročné parametry.

Aplikace pro kapalný oxid uhličitý – CO2

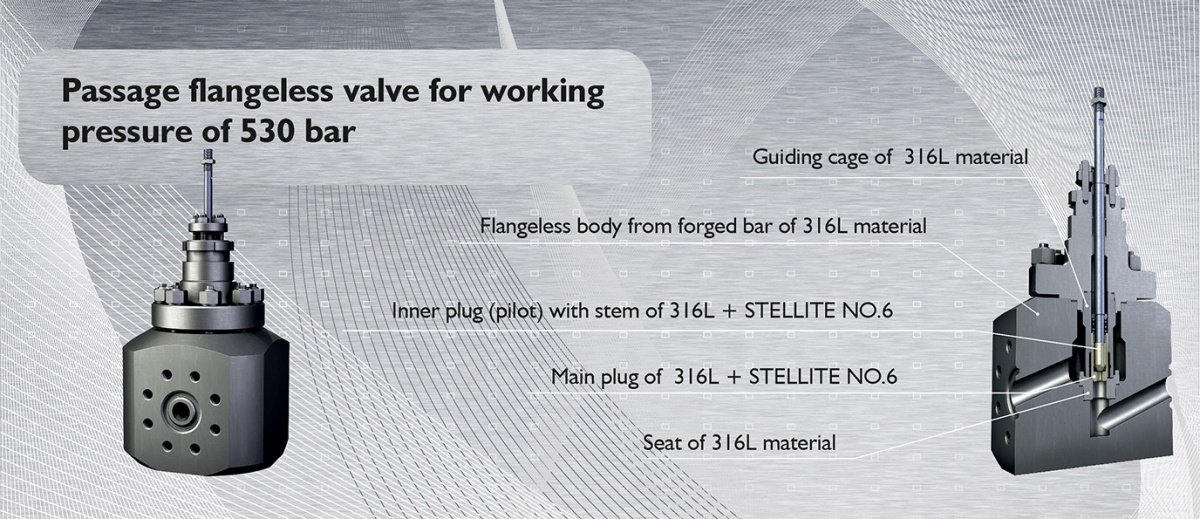

Všechny části prezentovaného ventilu jsou vyrobeny z oceli 316L a protipříruby jsou vyrobeny z materiálu X2CrNiMoN22-5-3 1.4462 (DUPLEX).
Vzhledem k pracovním tlakům až 530 barů byly ventily vyrobeny pro jmenovitý tlak PN630 podle normy BN-91 1771-20/40. Mezi tělesem ventilu a protipřírubami je navrženo těsnění BX 150 podle API 6A 15000 psi. Ventily mají garantovanou těsnost třídy V dle ANSI FCI 70-2 mezi kuželkou/sedlem při plném tlakovém spádu 530 bar a průtoku média nad kuželku (FTC).

Rozdíl tlaků nad a pod kuželkou při uzavírání působí dodatečný tlak a utěsňuje systém. Aby se snížila potřebná dispoziční síla pohonu, byla použita konstrukce tlakově odlehčené kuželky s vnitřní kuželkou, tzv. pilotem. Pilotní kuželka byla zvolena tak, aby síla potřebná k jeho otevření byla 7krát menší než u hlavní kuželky. Po otevření pilotní kuželky se tlaky nad a pod hlavní kuželkou vyrovnají a další otevření nevyžaduje větší dispoziční sílu pohonu k dosažení plného zdvihu.

Aby se zabránilo opotřebení vnitřních částí způsobenému velmi vysokou rychlostí proudění média, kterým je kapalný oxid uhličitý – C02, jsou vnitřní díly a vodicí pouzdra vyrobeny z plně stelitovaného povlaku o tvrdosti 45 HRC. Ventily jsou vybaveny pneumatickými pohony ovládané 3/2 cestnými elektromagnetickými ventily nebo digitálními pozicionéry s možností výbavy koncovými spínači či vysílačem polohy 4/20 mA.

Aplikace pro plynný vodík – H2

Obr. 2 Regulační a uzavírací ventil VA2012.BK DN125 PN350

Na obrázku č.2 je představeno jedno z dalších řešení, která vyrobila firma VALVEA pro koncern ORLEN, a to regulační ventily s uzavírací funkcí třídy V dle ANSI FCI 70-2 určené do Zony 2, group IIC se speciálním zákaznickým provedením a následujícími variantami připojení DN120 PN350, DN90 PN350, DN58 PN350, DN45 PN350.

Požadované parametry:

  • Médium: směs plynů H2-63%, N2-22%, NH3-4%, CH4-9%, Ar-2%
  • Maximální teplota: +450°C
  • Maximální tlak: 280 bar

Děkujeme Vám za přízeň v roce 2021 a pro následující období Vám přinášíme naše přání prostřednictvím Pour féliciter 2022.
